架空配電線路故障指示器相關知識

2019年02月13日

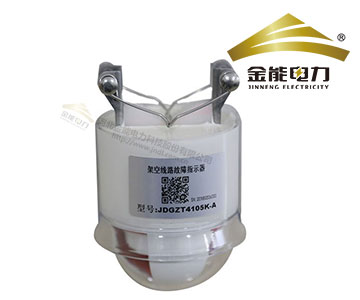

線路故障指示器的使用地點及作用

故障指示器安裝在架空線、電力電纜、箱變、環網柜、電纜分支箱里，用于指示故障電流的通路。線路發生故障后，巡線人員可借助指示器的報警顯示，迅速確定故障區段，并找出故障點。同時，故障指示器能夠做到實時檢測線路的運行狀態和故障發生的地點，諸如送電、停電、接地、短路、過流等。在線路運行狀態發生變化時迅速告知值班人員以及管理人員，快速做出處理決定，能極大地提高供電可靠性、提高用戶的滿意度。

線路故障指示器正常工作環境

由于故障指示器在戶外工作，因此應能夠在較寬的溫度范圍內正常工作，目前多數故障指示器可以保證在-40~85 ℃之間正常工作。同時還應考慮防雨防潮，目前多采用環氧灌封技術，該相指標基本都能滿足。工作環境還應考慮電磁兼容性，由于戶外電磁干擾復雜，如附近超高壓線路的電暈放電、雷電閃絡等電磁現象，往往會導致故障指示器誤動或拒動，這種因素目前在國內還沒有引起高度重視。

常見的線路故障指示器分類

短路故障指示器，接地及短路故障指示器，面板型故障指示器，高壓線路故障指示器等；

短路故障指示器檢測原理

工作原理：根據短路時的特征，通過電磁感應方法測量線路中的電流突變及持續時間判斷故障。要求故障檢測裝置適應負荷電流變化，只與故障時短路電流分量有關。短路故障判據滿足如下要求：

（1）充電條件：I≥1A或者U ≥ 3kV ，t ≥5S

（2）電流突變條件：△I ≥ Iset（ ≥ 120A）

△t ≥ Tset（0.02~0.4S）

（3）停電條件：

上級開關要跳閘：T1（0.02S）≤△T≤T2（5S）

電流電壓要降零：I≤0.5A或者1/2In、UH≤1/2Un；

線路故障指示器使用環境條件

適用環境溫度： -35℃～70℃，最大日溫差：25℃

海拔高度：小于2000m

環境濕度：小于100%

抗震能力：地面水平加速度 0.3g，

地面垂直加速度　　0.15g，

同時作用持續三個正弦波，安全系數1.67；

線路故障指示器功能要求

4.2.1　短路故障識別：自適應跟蹤負荷電流，根據短路故障電流變化特征檢測短路故障，無需設定動作值。

4.2.2　故障電流增量小于70A不動作，動作響應增量電流（故障電流引起的線路電流增量）及響應時間160A/0.6S、600A/0.02S、具有反時限功能。

4.2.3　抑制涌流：杜絕合閘等情況下的勵磁涌流誤動現象。

4.2.4　自動復位：指示器具有電壓、電流解除閉鎖功能。故障排除后自動復位，無需人工干預。返回時間24、12、9小時可設定。對瞬時性故障（停電時間小于8分鐘）指示器按設定時間返回，對永久性故障（停電時間超過40分鐘）恢復供電后40秒返回。

4.2.5　使用壽命：10年。

4.2.6　在線運行：直接安裝在電力線上，可長期戶外運行。

4.2.8　裝卸方式：具備導線帶電及便于在地面裝卸的結構，采用卡線結構自動適應不同外徑導線，操作方便，并具有防止金屬卡線結構損傷導線的設計措施。

4.2.9　經久耐用：卡線結構和塑料外殼均環氧澆注，全密封結構，防水、防銹、防腐蝕；外殼和整體結構具有防震、防碰撞、防跌落損壞的設計措施。

4.2.10　運行環境：自動適應各種運行環境，在-25℃～+70℃溫度和5%～100%濕度環境下保證正常工作。

4.2.11　電磁兼容

⑴靜電放電干擾

指示器應能承受GB/T 17626.2-2006規定的嚴酷等級為III級（8kV）的靜電放電干擾。

⑵電快瞬變干擾

指示器應能承受GB/T 17626.4-1998規定的嚴酷等級為IV級的電快瞬脈沖群干擾。

⑶浪涌（沖擊）

指示器應能承受GB/T 17626.5-1999規定的嚴酷等級為IV級的浪涌（沖擊）干擾。
